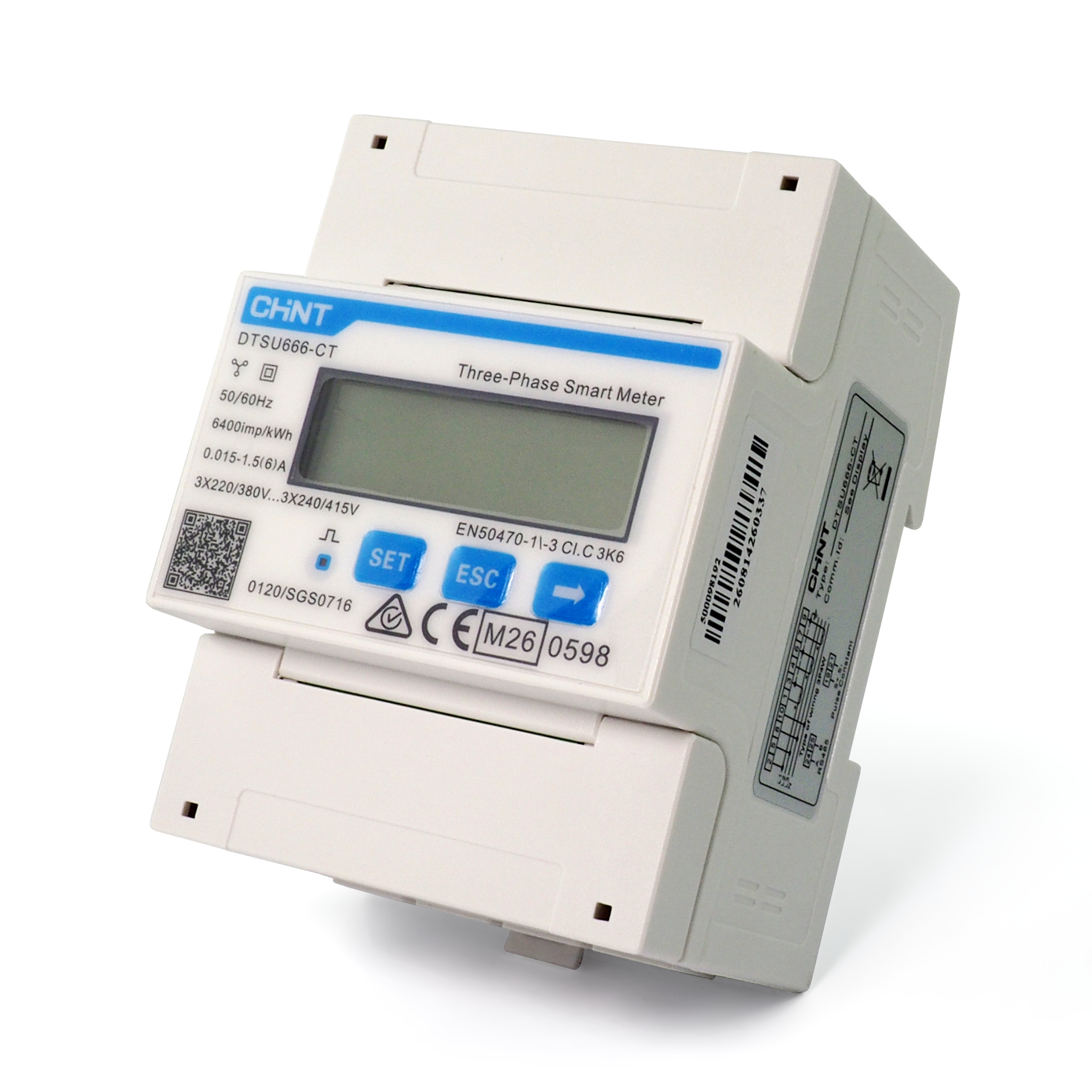

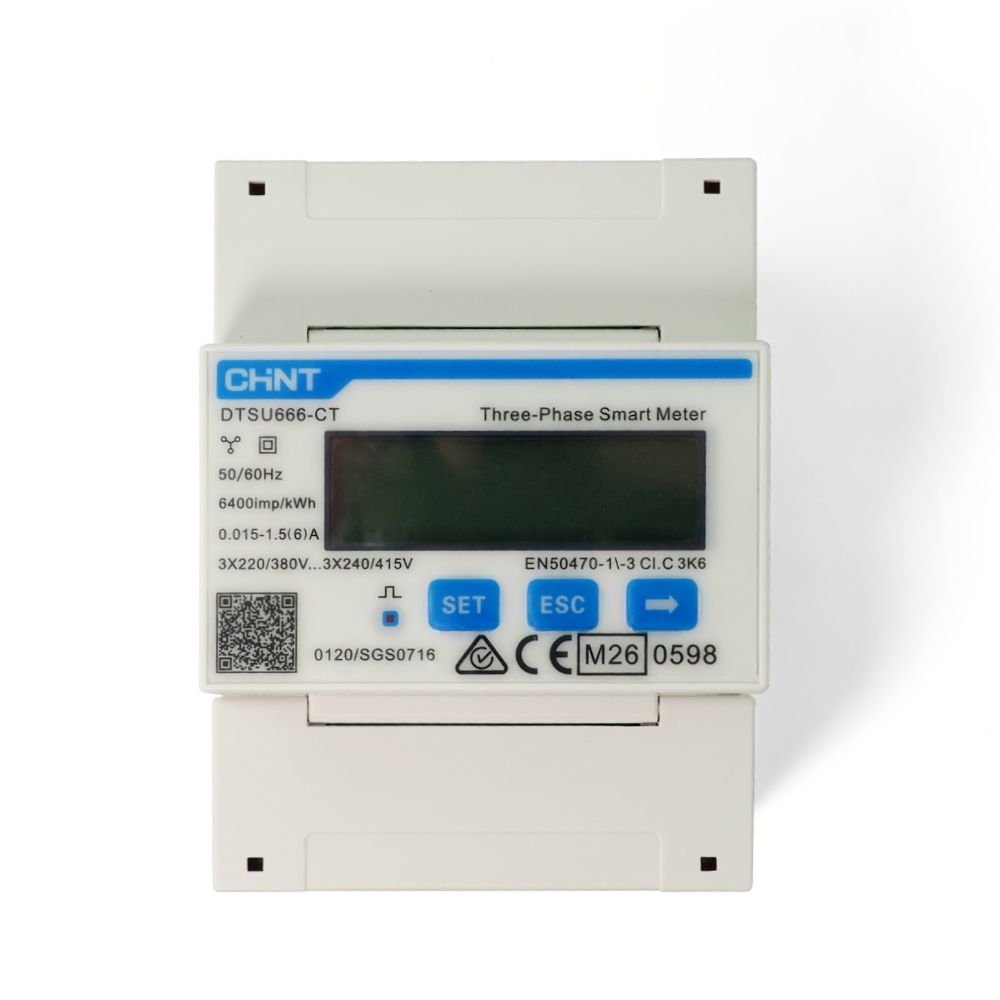

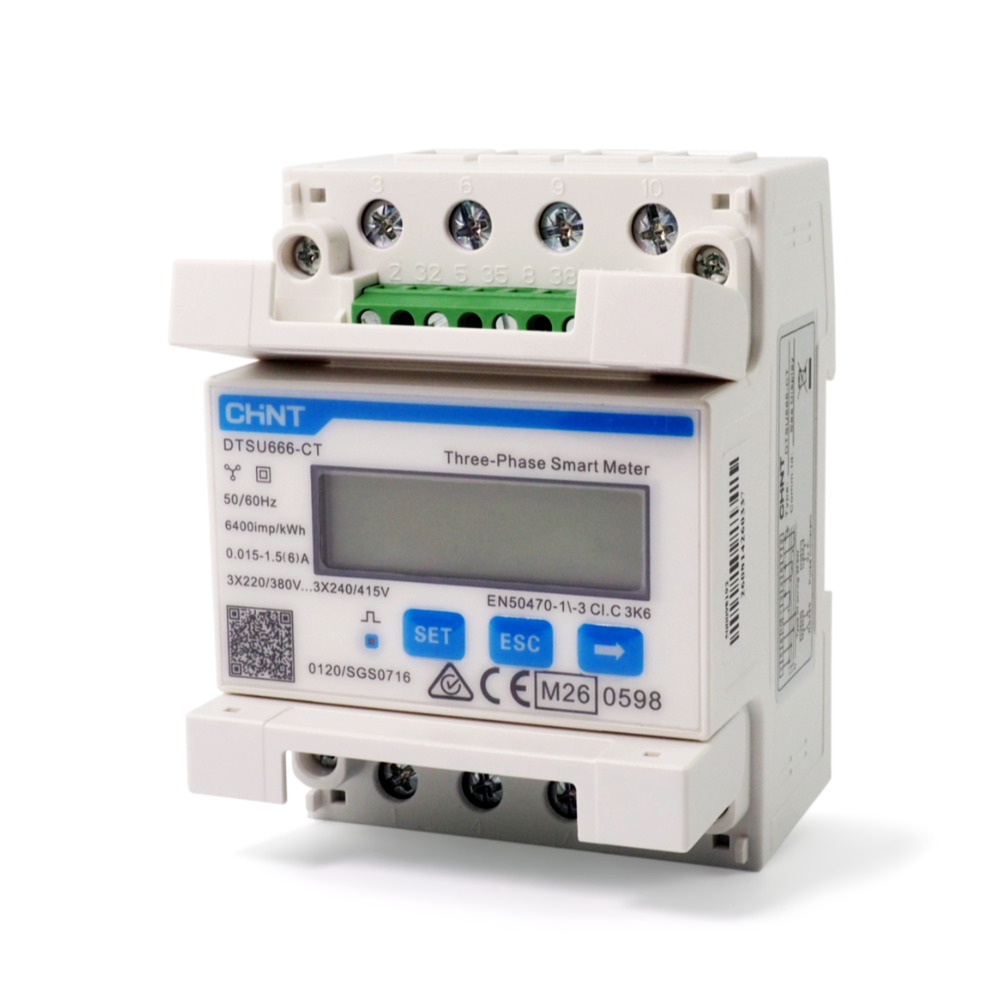

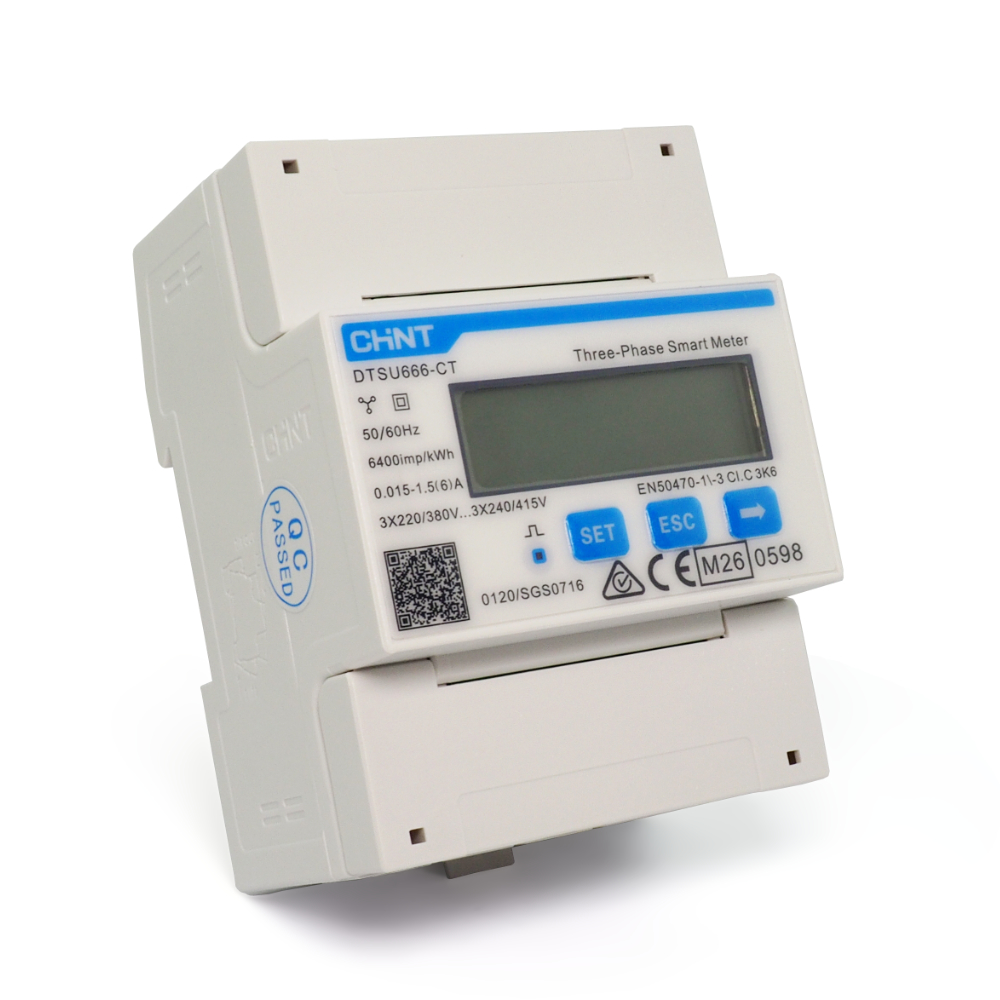

3-Fazowy Dwukierunkowy Licznik Prądu CHINT DTSU666-CT RS485 Modbus-RTU

Trójfazowy dwukierunkowy licznik energii CHINT DTSU666-CT współpracujący z przekładnikami prądowymi

CHINT DTSU666-CT to trójfazowy licznik energii elektrycznej przeznaczony do pomiaru parametrów sieci w instalacjach wykorzystujących zewnętrzne przekładniki prądowe (CT). Urządzenie umożliwia precyzyjny pomiar energii czynnej i biernej oraz bieżący monitoring najważniejszych parametrów elektrycznych instalacji.

⭐ Komunikacja RS-485 i Modbus-RTU

Wbudowany interfejs RS-485 umożliwia komunikację licznika z zewnętrznymi systemami automatyki i monitoringu. Zastosowanie protokołu Modbus-RTU ułatwia integrację urządzenia z systemami zarządzania energią, sterownikami oraz innymi urządzeniami wyposażonymi w komunikację Modbus.

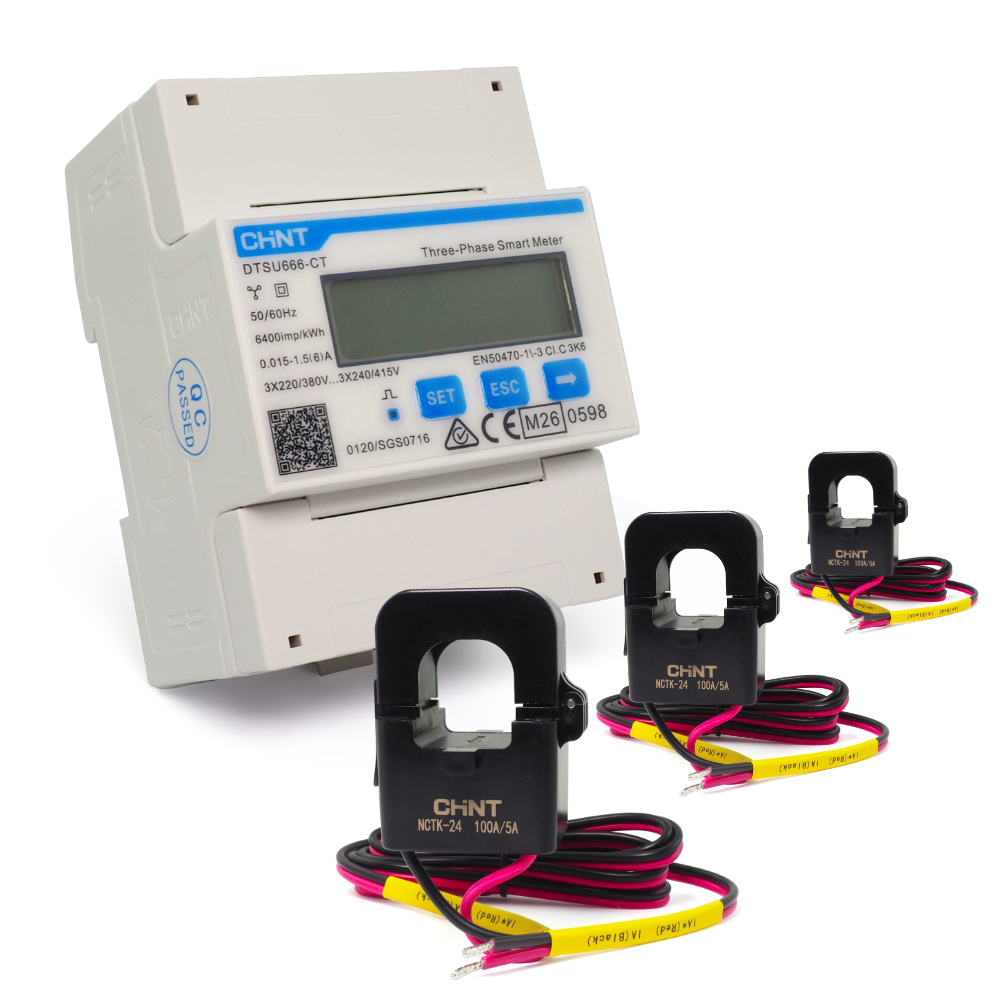

⭐ Współpraca z przekładnikami prądowymi

Model DTSU666-CT jest przeznaczony do pracy z zewnętrznymi przekładnikami prądowymi*. Takie rozwiązanie pozwala na zastosowanie licznika również w instalacjach, w których bezpośredni pomiar prądu nie jest możliwy lub wymagany.

➡️ UWAGA

Przy doborze przekładników należy zachować zgodność ich parametrów z wymaganiami licznika oraz zastosowanego układu pomiarowego.

*Przekładniki do zakupienia osobno

⭐ Montaż na szynie DIN

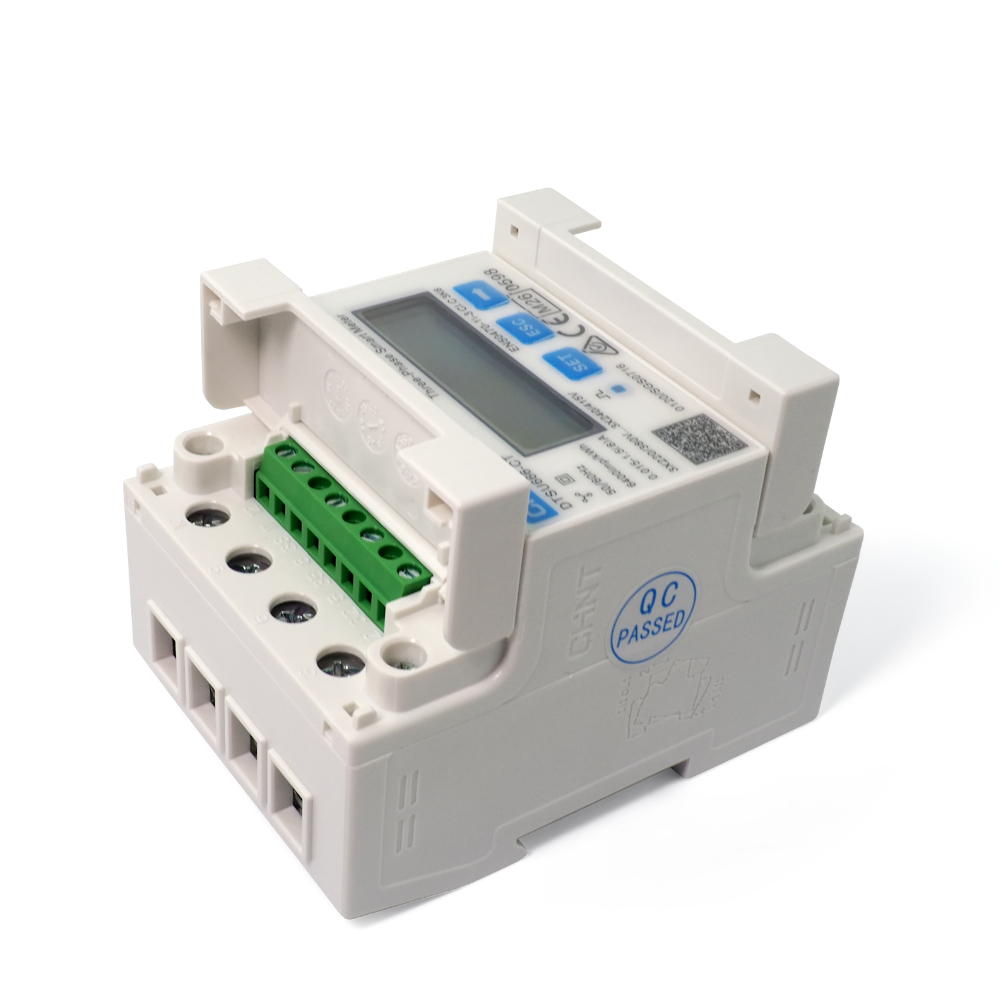

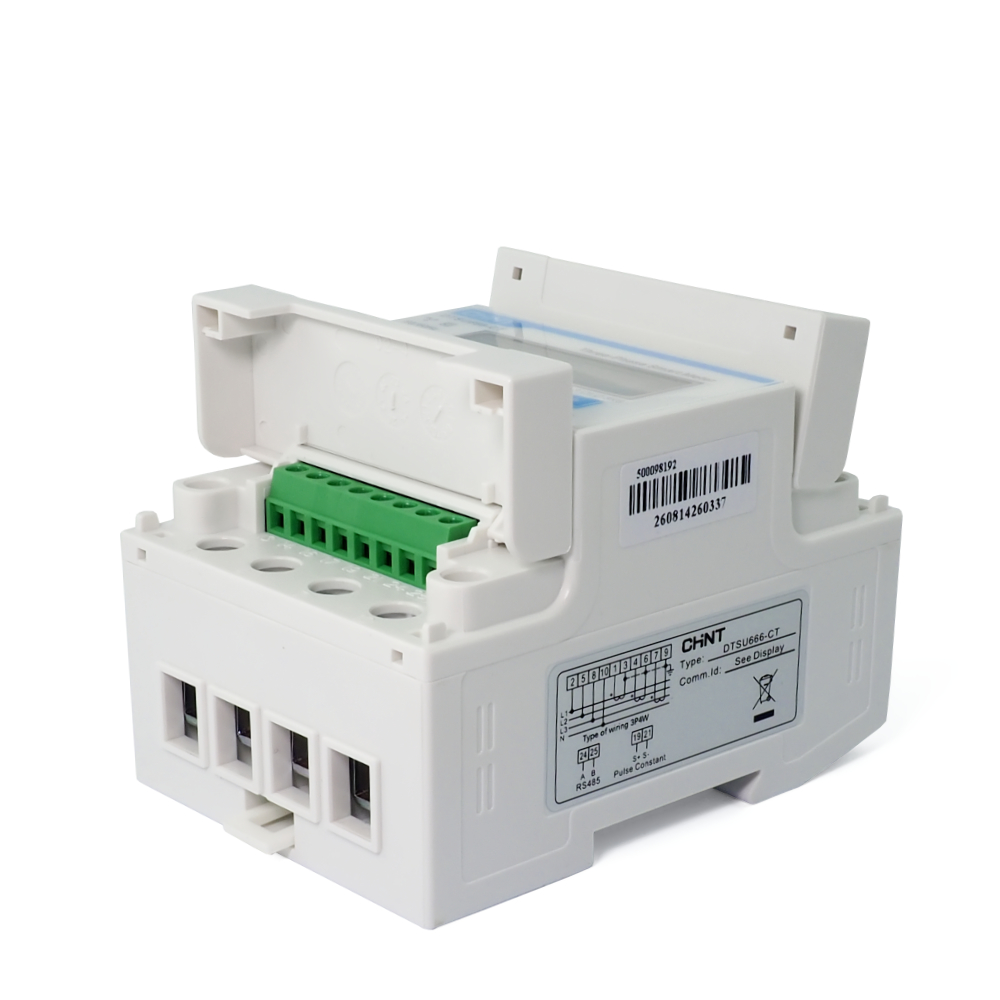

DTSU666-CT został przystosowany do montażu na szynie DIN, dzięki czemu może być instalowany w rozdzielnicach elektrycznych oraz szafach automatyki.

➡️ Kompaktowa konstrukcja o wymiarach 72 × 100 × 65 mm pozwala na wygodne umieszczenie licznika w typowych rozdzielnicach.

⭐ Pomiar energii w obu kierunkach

DTSU666-CT umożliwia rejestrację przepływu energii w obu kierunkach:

• energii pobieranej z sieci (import),
• energii oddawanej do sieci (eksport).

Dzięki temu licznik pozwala monitorować bilans energetyczny instalacji oraz analizować przepływ energii pomiędzy siecią, budynkiem i źródłem wytwórczym, np. instalacją fotowoltaiczną.

⭐ Zastosowanie w instalacjach fotowoltaicznych

CHINT DTSU666-CT jest szczególnie przydatny w systemach fotowoltaicznych, w których konieczne jest monitorowanie przepływu energii pomiędzy instalacją, budynkiem i siecią elektroenergetyczną.

➡️ Licznik może dostarczać dane wykorzystywane m.in. do:

• monitorowania energii pobieranej z sieci,
• monitorowania energii oddawanej do sieci,
• kontroli autokonsumpcji,
• zarządzania przepływem energii,
• współpracy z systemami magazynowania energii.

⭐ Monitoring parametrów sieci

DTSU666-CT pełni nie tylko funkcję licznika energii. Urządzenie umożliwia również bieżący odczyt wielu parametrów elektrycznych, takich jak:

• napięcie V,
• prąd A,
• częstotliwość Hz,
• moc czynna kW,
• moc bierna kVar,
• moc pozorna kVA,
• współczynnik mocy PF,
• energia czynna kWh,
• energia bierna kVArh,
• parametry poszczególnych faz,
• energia importowana i eksportowana.

⭐ Specyfikacja techniczna:

• Typ urządzenia: trójfazowy licznik energii
• Pomiar energii: dwukierunkowy, czterokwadrantowy
• Instalacja: 3F3P / 3F4P
• Sposób pomiaru prądu: przekładniki prądowe CT
• Zakres wejścia prądowego: 0,015–1,5(6) A
• Dokładność: klasa C / 0,5S
• Pomiar energii: czynna i bierna, pobór/oddawanie
• Komunikacja: RS485
• Protokół: Modbus-RTU
• Montaż: szyna DIN
• Wymiary: 72 × 100 × 65 mm
